产品设计 · 外观结构 · 九大主题
外观结构设计（ID / MD）方法 · 步骤
从需求约束到模具量产的外观结构设计全流程：需求约束、ID 工业设计、PCB 堆叠、CMF 材料、拆件分模、固定连接、3D 结构设计、DFM/DFA 与模具试产。
1
需求分析与约束收集
三维输入 + 双重评审

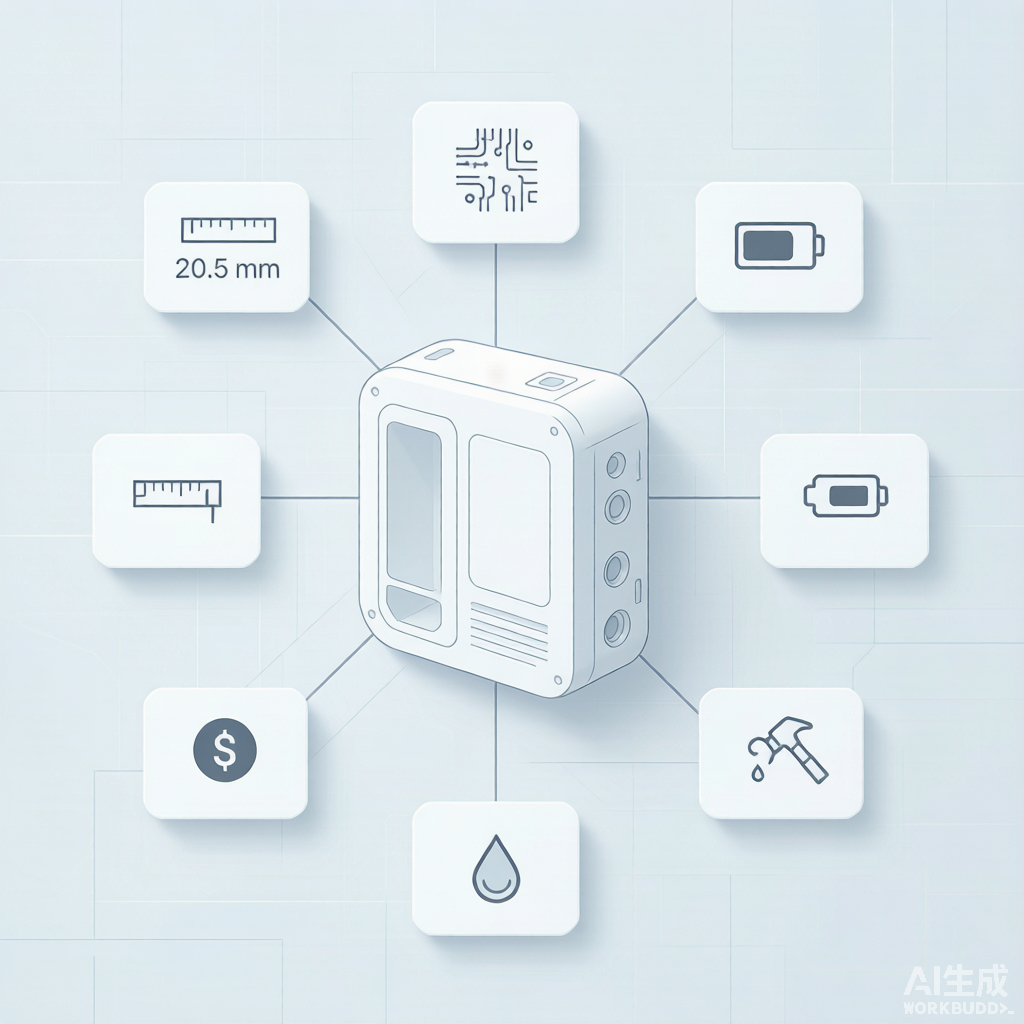

主题配图 · 需求与约束
- 核心需求：产品尺寸、PCB 外形、电池大小、连接器位置
- 性能约束：IP 等级、跌落测试、工作温度、挠度
- 认证合规：出海产品认证要求在设计阶段就评估
- 成本框架：目标物料成本，决定材料与工艺选择
- 制造边界：量产工厂的模具复杂度、材料、表面工艺能力
- 风险预判：输出《需求风险清单》（技术难点/供应链）
教训：漏掉任一约束早期，后期都要返工。分件、材料、壁厚强度在概念阶段就要给 ID 反馈。
配词：约束先收集全，外壳才不返工。IP、跌落、成本，缺一个都后悔。
2
ID 工业设计
草图 → 效果图 → 3D
主题配图 · ID 工业设计三阶段
草图阶段
- 快速记录构思，出多个方向供筛选
- 决定后续产品设计的主要方向
平面效果图阶段
- 用 CAD/渲染把草图清晰化，传递尺寸与视觉感受
3D 设计图阶段
- 三维建模多角度观察，几乎接近实物
- ID 与 MD/硬件并行参与，尽早评估尺寸/结构/性能可行性
- 想象力适度：太激进会增加结构、模具、工艺难度甚至无法制造
配词：ID 锁定前，让结构、硬件一起来挑毛病——改图比改模具便宜一万倍。
3
PCB 堆叠分析
搭积木，定空间
主题配图 · PCB 堆叠
- 在给定外观尺寸内，精确布置所有内部元器件空间位置
- 确定 PCB 尺寸形状、电池容量、屏幕、摄像头、扬声器、散热片位置
- 输出堆叠图，是后续所有结构设计的依据
PCB 结构要点
- 预留螺丝柱位，孔直径 ≥φ4.0mm，常用 4–8 个
- 外边缘倒圆角 R≥0.5mm，避免尖角
- 结构定位孔直径 ≥φ1.8mm
- 多作露铜接地区域，利于金属件接地防 ESD
关键间隙：屏幕与 PCB 间隙 0.3mm（避 FPC/贴导电布）；屏定位柱间隙 0.1mm；摄像头单边间隙 0.1mm。
配词：堆叠定空间，间隙留明白。摄像头不挡视角、喇叭封好音腔。
4
CMF 材料与表面工艺
颜色 · 材料 · 工艺

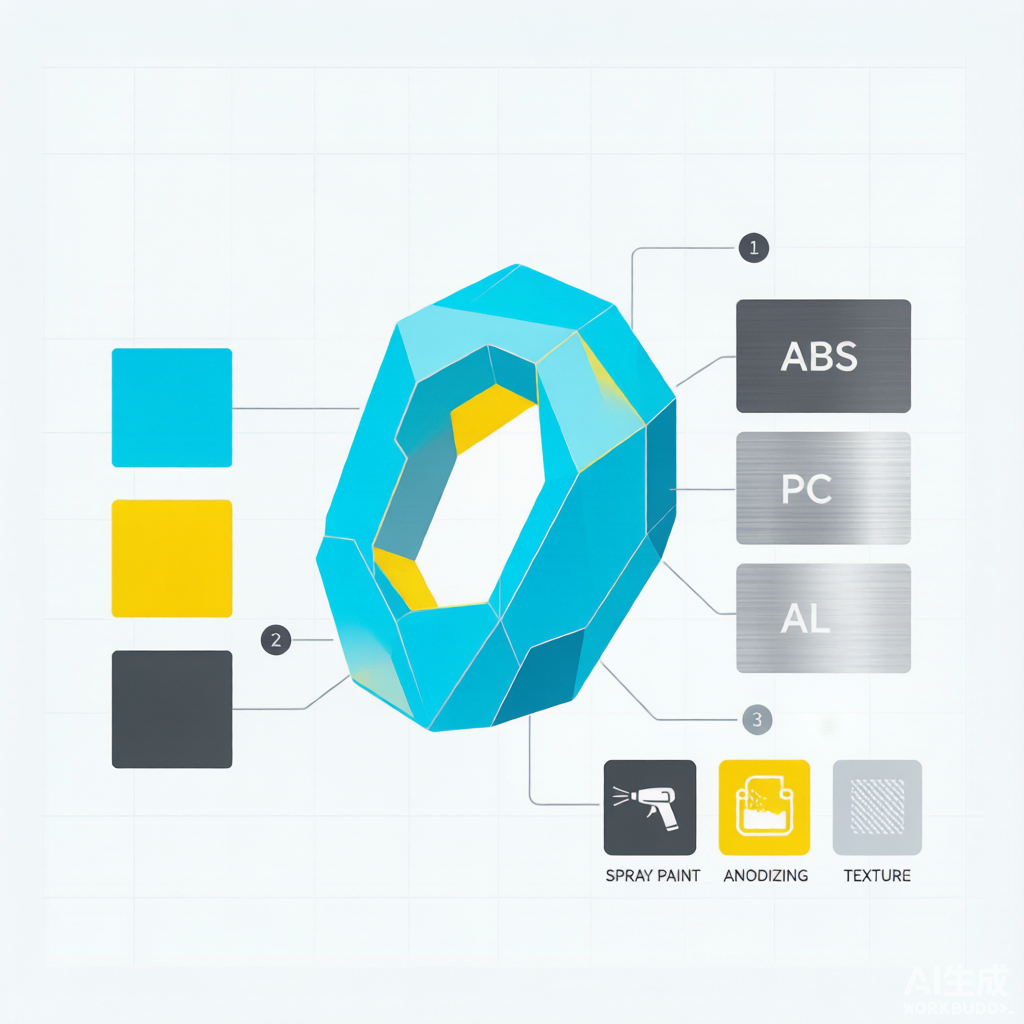

主题配图 · CMF 材料工艺
常见材料
| 材料 | 特点 | 适用 |
|---|---|---|
| ABS | 成本低、通用 | 消费电子走量 |
| PC+ABS | 韧性+表面质量 | 带屏电子（手机/平板/GPS） |
| PC | 强度高、透明可选 | 透明件/要求高 |
| PMMA(亚克力) | 高透光 | 摄像头镜片/导光 |
| 铝合金 | 质感/散热佳、成本高 | 高端/散热需求 |
| PC/PET/TPU | 弹性/密封 | 螺丝塞/密封件 |
工艺匹配
- 成型工艺给「身体」，表面处理给「脸面」（喷涂/阳极/磨砂纹理）
- 按场景选材：潮湿用不锈钢，轻量化用 ABS
- 金属外壳会屏蔽天线信号，需设计信号溢出带
配词：材料定成本，工艺定质感。金属好看，别忘了给天线留缝。
5
拆件与分模
几块拼？怎么出模？

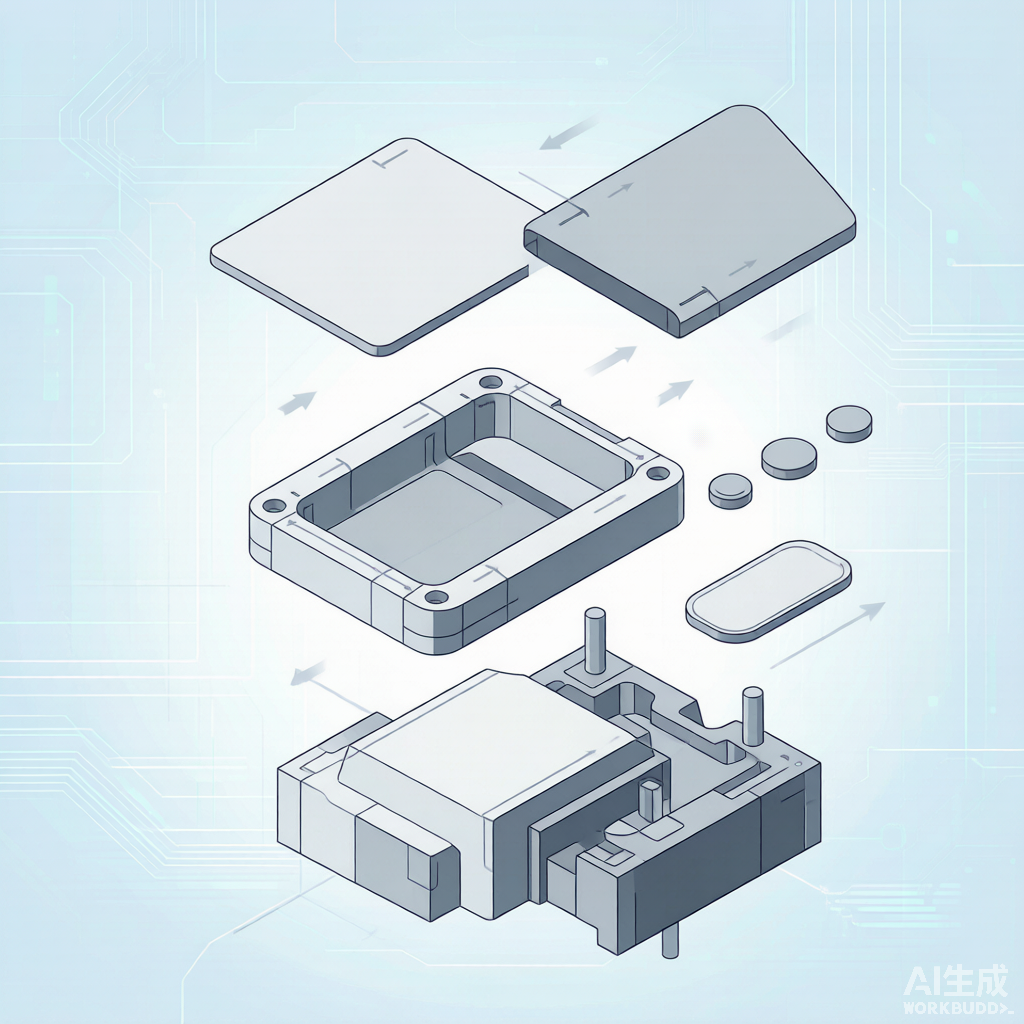

主题配图 · 拆件与分模
拆件
- 决定外壳由几个零件组成、如何拼接（前壳/后壳/中框/按键/卡托）
- 复杂产品模块化：电源/发声/控制各自独立，接口标准化
分模
- 确定出模方向与分型线，避免难脱模
- 倒扣（under cut）需侧抽芯/滑块，增加模具成本
- 拔模斜度不足会拖模伤件
- 壁厚不均 → 缩水，厚薄相邻出现可见凹痕
最贵的错误：DFM 留到开模后才做，T1 试模发现倒扣可能白烧 $5000–$15000 模具返工。开模前必须做 DFM。
配词：拆件定拼法，分模看出模。倒扣和缩水，开模前就要灭掉。
6
固定与连接设计
把零件可靠装在一起

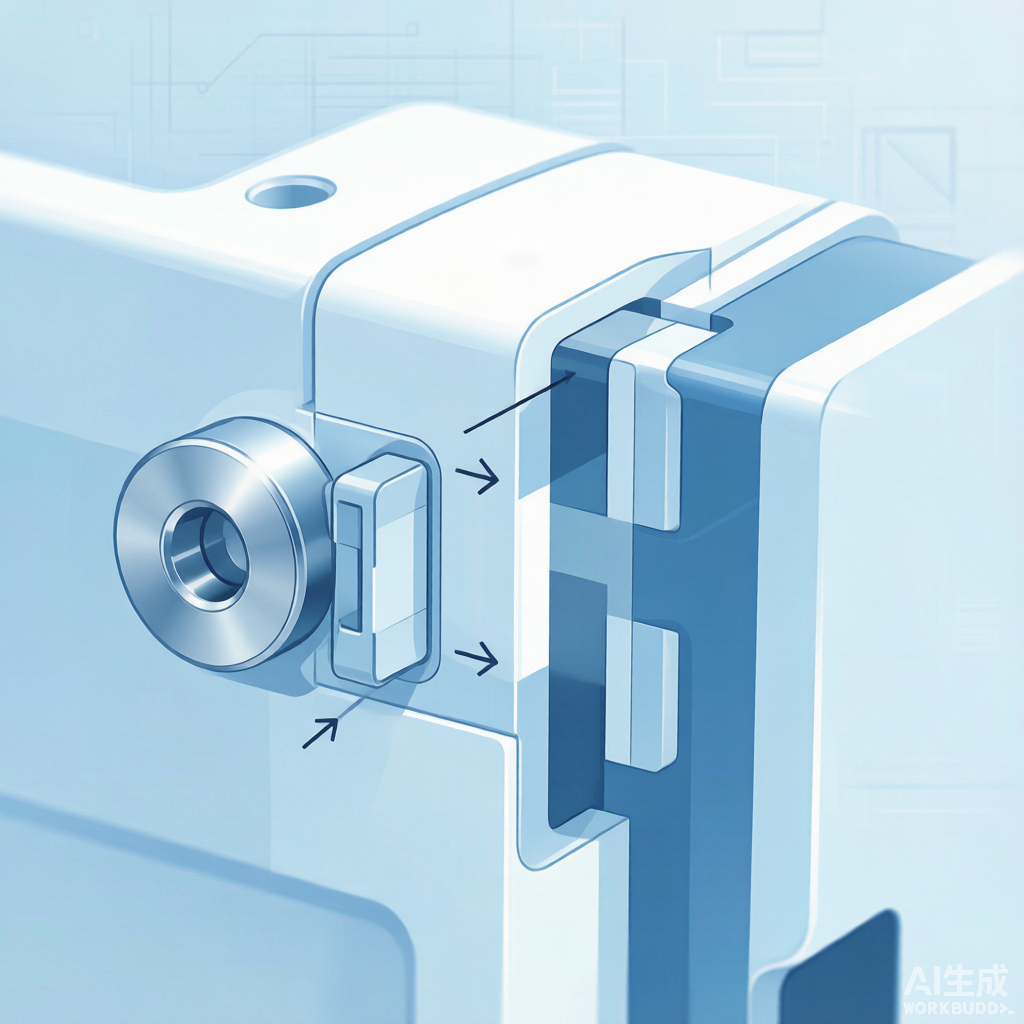

主题配图 · 固定与连接
- 螺丝柱(Boss)：固定 PCB/内部件，配合 M 系列螺丝
- 卡扣(Snap-fit)：计算应变，控制弹性极限的 70% 以下，防断裂或松脱
- 止口与美工线：槽+凸起隐藏装配间隙、对齐零件、缓冲跌落冲击
- 超声波焊 / 胶粘：密封或不可拆连接
- 多材料热膨胀：塑料配金属会胀缩不同，用浮动 boss/开槽螺孔适应
- Poka-yoke 防错：简化装配步骤，设计防呆结构
配词：卡扣算应变，止口藏缝隙，防错省装配。连接方式决定可靠性和成本。
7
3D 建模与详细结构
参数化，能制造

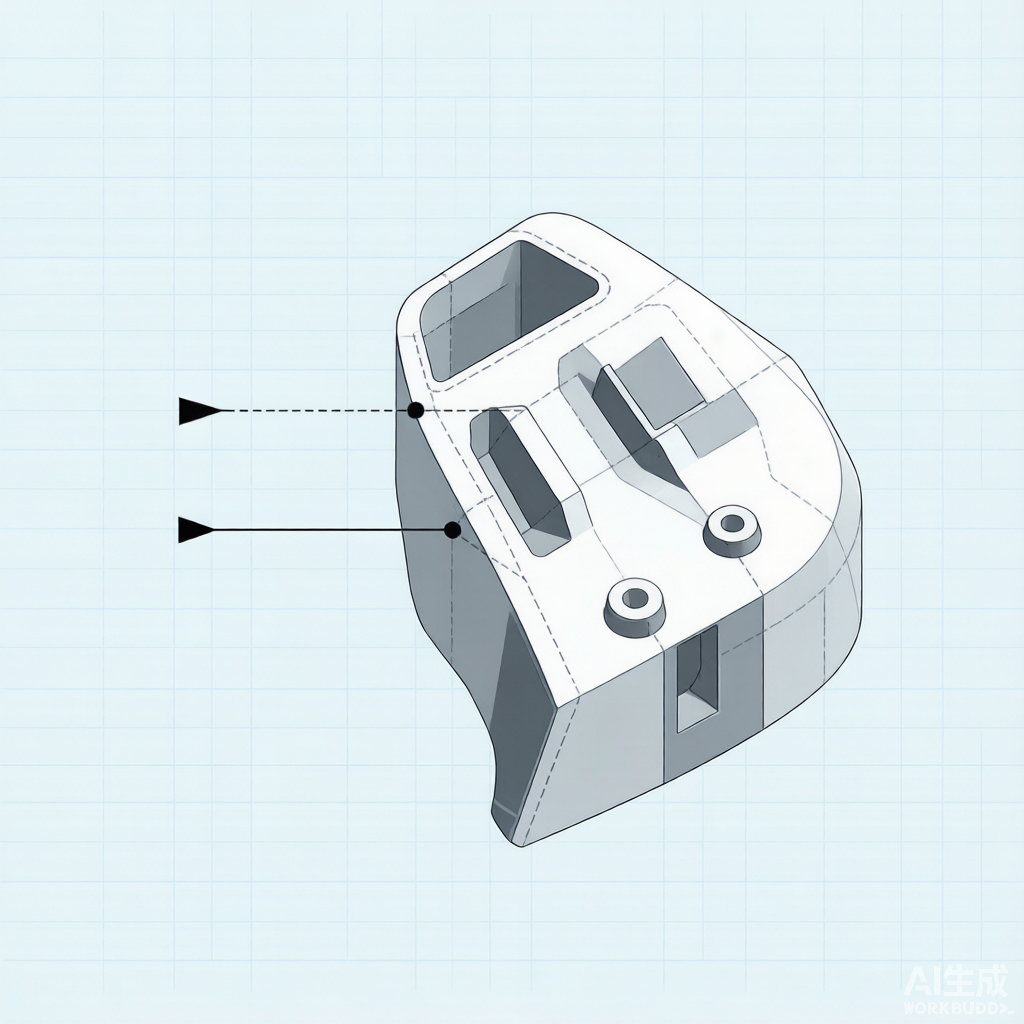

主题配图 · 3D 结构设计
- 用 Creo / SolidWorks / CATIA / NX 全参数化建模
- 均匀壁厚（典型 1.5–2.0mm）：防缩水，厚处用加强筋补强而非加厚
- 拔模斜度：竖直面至少 1°，纹理面更大，防拖模
- 加强筋：保证强度同时减料防缩水
- 接口开孔：充电口/耳机孔/扬声器网/麦克风，做防尘防溅
- 3D 装配体 + 爆炸图 + 零部件模型输出
仿真驱动：投模前用 CAE 做应力、跌落、热、模流分析，大幅降低开发成本与周期。
配词：壁厚均匀、拔模够、筋不缩水——参数化建模，一版到位。
8
DFM / DFA 可制造性与可装配性
开模前最后一道闸
主题配图 · DFM/DFA 评审
- DFM 前置：开模前与模具厂/注塑厂做正式评审
- 识别问题：倒扣、无法抽芯、薄钢、浇口位置
- 规范拔模斜度、均匀壁厚（1.5–2.0mm）、合理圆角
- 标准化：统一紧固件规格（如全用 M3）、材料型号，降供应链成本
- DFA：简化装配步骤、设计防错、减少零件数量（合并相近零件）
收益：一次正式 DFM 评审通常可避免 3–5 轮模具修改，省时省成本。
配词：开模前花一天做 DFM，省下开模后三周的改模和几万块。
9
模具制造与试产量产
T0 → T1 → 量产
主题配图 · 模具与试产
试模（T0/T1/T2）
- T1 首样：评估尺寸精度、表面质量、装配配合
- 检查缩水、飞边、应力发白等注塑缺陷
- 通常需 1–3 轮（T1/T2/T3）模具调整后批准
小批量试产 → 量产
- 设计验证试产 + 生产验证试产，测直通率
- 首件检验确认尺寸，批量抽检（尺寸/外观/功能）
- 量产中结构工程师解决异常并做降本优化（ECN）
配词：T1 试模看尺寸，试产看直通率。量产不是终点，是持续改进的开始。
